Nguyên lý hoạt động của hệ thống treo trên ô tô
* Hệ thống treo trên ô tô có nhiệm vụ hấp thụ chấn động từ mặt đường, giúp duy trì sự ổn định, tạo cảm giác êm ái khi di chuyển và đảm bảo bánh xe luôn tiếp xúc với mặt đường.

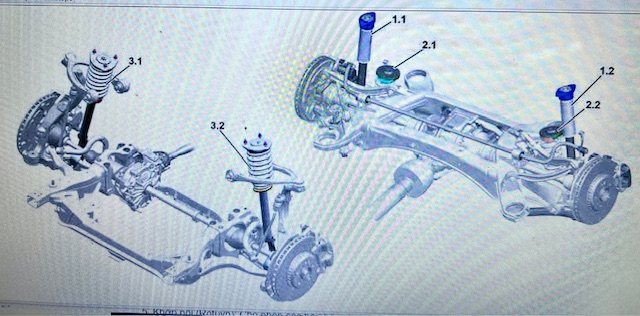

* Cấu tạo chung của hệ thống treo ô tô:
1. Lò xo (hoặc thanh xoắn): Giảm xóc sơ cấp, hấp thụ các dao động từ mặt đường.
2. Giảm chấn (phuộc nhún): Kiểm soát dao động của lò xo, giúp xe không bị rung lắc kéo dài.
3. Thanh ổn định (thanh cân bằng): Hạn chế sự nghiêng của thân xe khi vào cua.
4. Càng (tay đòn): Kết nối bánh xe với khung xe và cho phép bánh xe di chuyển lên xuống.
5. Khớp nối (Rotuyn): Cho phép các bộ phận chuyển động linh hoạt mà không bị gãy hoặc rời ra.
*Nguyên lý hoạt động của hệ thống treo:
1. Hấp thụ dao động từ mặt đường
• Khi bánh xe gặp chướng ngại vật (ổ gà, gờ giảm tốc), bánh xe di chuyển lên xuống.
• Lò xo nén lại hoặc giãn ra để hấp thụ chấn động, giúp giảm tác động lên khung xe.
2. Giảm dao động nhờ giảm chấn

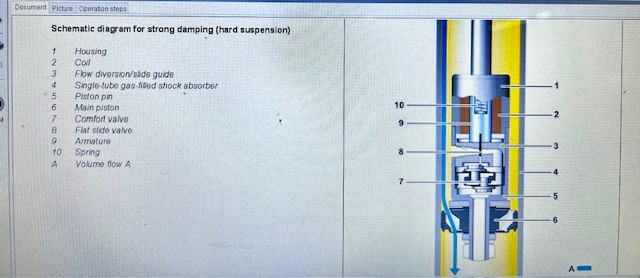

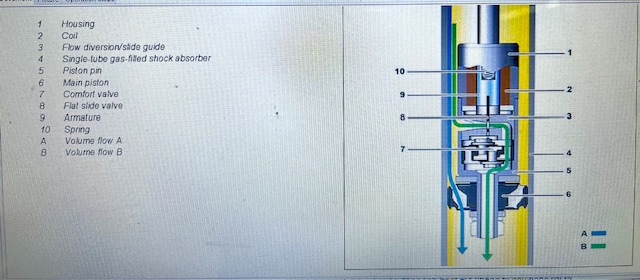

• Nếu chỉ có lò xo, xe sẽ rung lắc liên tục. Giảm chấn (phuộc nhún) chứa dầu hoặc khí giúp kiểm soát tốc độ nén và giãn của lò xo, giảm rung động nhanh chóng.
3. Duy trì sự ổn định và cân bằng xe
• Khi xe vào cua, lực ly tâm sẽ làm thân xe nghiêng. Thanh ổn định phân bổ lực giữa hai bánh, hạn chế nghiêng xe, giúp xe bám đường tốt hơn.
*Các loại hệ thống treo phổ biến:
1. Hệ thống treo phụ thuộc:
• Cả hai bánh xe trên cùng một trục nối cứng với nhau.
• Ưu điểm: Đơn giản, bền bỉ, chi phí thấp.
• Nhược điểm: Độ êm ái kém hơn, khó kiểm soát trên địa hình xấu.
• Ứng dụng: Xe tải, xe địa hình.
2. Hệ thống treo độc lập:
• Mỗi bánh xe có thể di chuyển độc lập mà không ảnh hưởng đến bánh còn lại.
• Ưu điểm: Êm ái, bám đường tốt hơn.
• Nhược điểm: Kết cấu phức tạp, chi phí bảo dưỡng cao.
• Ứng dụng: Xe du lịch, xe thể thao.
*Ví dụ hoạt động thực tế:
• Khi đi qua ổ gà: Hệ thống treo giúp giảm chấn động truyền lên khoang xe, mang lại cảm giác êm ái.
• Khi vào cua: Thanh ổn định hạn chế thân xe nghiêng quá mức, giúp tăng độ bám đường và an toàn.
Dưới đây là nguyên lý hoạt động của hệ thống treo bằng khí

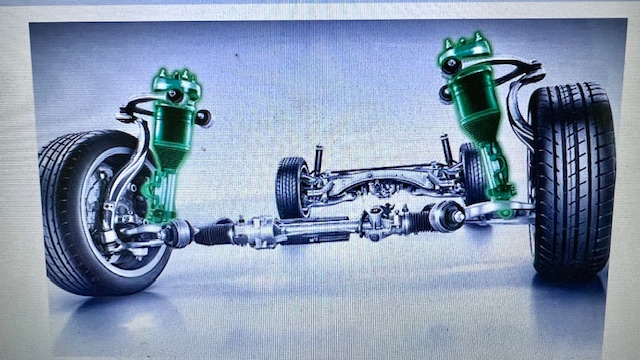

* Nguyên lý hoạt động của hệ thống treo bằng khí (Air Suspension System)
Hệ thống treo bằng khí nén (hay hệ thống treo khí) là một dạng hệ thống treo độc lập sử dụng túi khí thay cho lò xo thép truyền thống. Hệ thống này giúp tăng cường sự êm ái, ổn định và có khả năng tự điều chỉnh độ cao gầm xe theo tải trọng hoặc điều kiện vận hành.

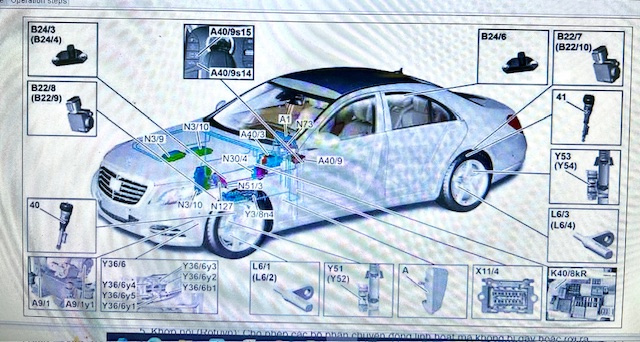

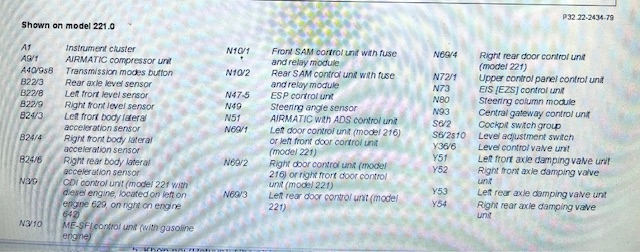

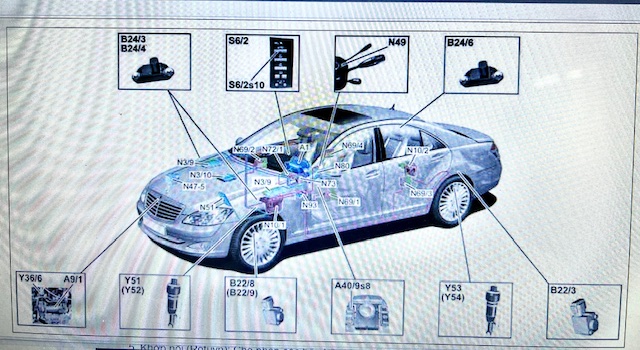

*Cấu tạo chính của hệ thống treo khí nén:
1. Túi khí (Air Spring): Chứa khí nén, thay thế lò xo truyền thống, có nhiệm vụ nâng đỡ trọng lượng xe và hấp thụ chấn động.
2. Máy nén khí (Air Compressor): Tạo khí nén và bơm vào túi khí.
3. Van điều khiển (Solenoid Valve): Điều chỉnh lượng khí nén vào/ra túi khí để kiểm soát chiều cao gầm xe.

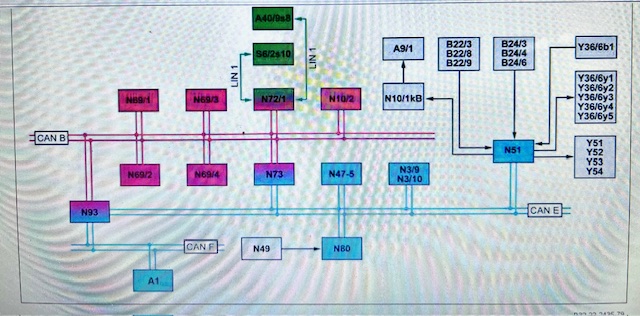

4. Bộ điều khiển điện tử (ECU): Kiểm soát toàn bộ quá trình hoạt động, nhận tín hiệu từ các cảm biến và ra lệnh điều chỉnh.
5. Cảm biến chiều cao (Height Sensor): Đo độ cao gầm xe và gửi thông tin về ECU.
6. Bình tích áp (Air Reservoir): Lưu trữ khí nén dự phòng để sử dụng khi cần thiết.
* Nguyên lý hoạt động của hệ thống treo khí nén:
1. Tạo và cung cấp khí nén
• Khi xe khởi động, máy nén khí hoạt động để nén không khí vào bình tích áp.
• Khí nén từ bình sẽ được phân phối đến các túi khí thông qua van điện từ.
2. Điều chỉnh độ cao gầm xe
• Cảm biến chiều cao giám sát vị trí gầm xe.
• Khi tải trọng thay đổi hoặc xe di chuyển qua địa hình khác nhau, ECU điều khiển van điện từ để thêm hoặc xả khí trong túi khí:
• Tăng chiều cao gầm xe: Bơm thêm khí vào túi khí.
• Giảm chiều cao gầm xe: Xả bớt khí khỏi túi khí.
3. Cân bằng xe khi vào cua hoặc phanh gấp
• Khi xe vào cua hoặc phanh gấp, hệ thống sẽ tăng áp suất khí ở bánh phía ngoài cua hoặc phía trước để giữ xe cân bằng, giảm độ nghiêng và chống lật.
4. Chế độ tự động điều chỉnh theo tốc độ
• Ở tốc độ cao: Hệ thống sẽ hạ thấp gầm xe để giảm lực cản gió, tăng tính ổn định và tiết kiệm nhiên liệu.
• Ở địa hình gồ ghề: Hệ thống sẽ nâng cao gầm xe để tránh va chạm gầm.
*Ưu điểm của hệ thống treo khí nén:
• Êm ái, thoải mái: Giảm chấn động tốt hơn hệ thống treo truyền thống.
• Tùy chỉnh chiều cao gầm xe: Phù hợp cho nhiều địa hình khác nhau.
• Ổn định khi vận hành: Giảm hiện tượng nghiêng thân xe khi vào cua hoặc phanh gấp.
• Nâng hạ gầm thông minh: Cải thiện tính khí động học và tiết kiệm nhiên liệu.
*Nhược điểm của hệ thống treo khí nén:
• Chi phí cao: Lắp đặt và bảo trì tốn kém hơn so với hệ thống treo lò xo.
• Phức tạp: Cấu tạo và cơ chế hoạt động phức tạp, cần bảo trì thường xuyên.
• Độ bền giới hạn: Các bộ phận như túi khí và máy nén khí có thể bị hao mòn theo thời gian.
*Ứng dụng của hệ thống treo khí nén:
• Xe hạng sang: Mercedes-Benz S-Class, BMW 7-Series, Audi A8.
• Xe SUV cao cấp: Range Rover, Porsche Cayenne.
• Xe tải, xe buýt: Tăng cường khả năng chịu tải và êm ái khi vận hành.
